Χημική χαρακτική Τυπωμένο κυκλώμα Ανταλλάκτη θερμότητας 1800mm Τιτανίου χαρακτικό για αεροδιαστημική

Χημική χαρακτική 1800mm Μέγεθος Τιτανίου χαρακτική Τυπωμένο κύκλωμα Ανταλλάκτη θερμότητας για αεροδιαστημική

Ο εναλλάκτης θερμότητας τυποποιημένου κυκλώματος (PCHE)Χρησιμοποιεί πλάκες ανθεκτικές στη διάχυση και στη διάβρωση

Με μικροκανάλια κυκλώματα για την επίτευξη υψηλής θερμικής απόδοσης και συμπαγής.

Υπηρετεί τις βιομηχανίες πετρελαίου/αερίου, ενέργειας και χημικών προϊόντων, προσφέροντας αντοχή και

Τα συστήματα που χρησιμοποιούνται για την κατασκευή των ηλεκτρικών κυψελών είναι τα εξής:

ΠροδιαγραφέςΧρησιμοποιείται για την κατασκευή συσκευών για τη μεταφορά θερμότητας.:

Πλεονεκτήματα της χαρακτικής στην κατασκευή PCHE:

1. Η κατασκευή μικροκαναλιών ακριβείας:Επιτρέπει εξαιρετικά λεπτές, πολύπλοκες διαδρομές ροής (< 0,5 mm) για μεγιστοποιημένη απόδοση μεταφοράς θερμότητας και ομοιόμορφη κατανομή υγρών.
2. Ευελιξία σχεδιασμού:Υποστηρίζει προσαρμόσιμες γεωμετρίες καναλιών (zigzag, wave) προσαρμοσμένες στις απαιτήσεις θερμικής/δυναμικής υγρών.
3. Διατήρηση ακεραιότητας υλικού:Η ελαστική χαρακτική αποτρέπει τη μηχανική παραμόρφωση, διατηρώντας την αντοχή της πλάκας για λειτουργίες υψηλής πίεσης (έως 600 bar).
4. Δυνατότητα κλιμακώσεως και συνέπεια:Οι φωτοχημικές διεργασίες εξασφαλίζουν επαναλαμβανόμενη, μεγάλης κλίμακας παραγωγή ανθεκτικών στη διάβρωση πλάκες (π.χ. ανοξείδωτο χάλυβα, κράματα)

Η παραγωγήδιαδικασίααπό χημική χαρακτική PCHE:

1)Επιλογή υλικού (ατσάλι/τιτάνιο)

2)Καθαρισμός επιφάνειας

3) ΕπενδύσειςΦωτοανθεκτική επικάλυψη και κάλυψη με υπεριώδη ακτινοβολία για τον καθορισμό των προτύπων των διαύλων ροής·

4)Εκθέτοντας και αναπτύσσοντας

5) ΕπενδύσειςΧημική χαρακτική για την διάλυση των εκτεθειμένων περιοχών.

6)Μετά την επεξεργασία (απομάκρυνση της αντίστασης, εξουδετέρωση υπολειμμάτων) ·

7)Επιθεώρηση ποιότητας.

Ο ακριβής έλεγχος των παραμέτρων χαρακτικής (χρόνος, θερμοκρασία, συγκέντρωση) εξασφαλίζει ομοιόμορφη γεωμετρία καναλιού για βελτιστοποιημένη κατανομή αερίων, αγωγιμότητα,και αντοχή στη διάβρωση, διατηρώντας παράλληλα τη δομική ακεραιότηταΗ μέθοδος αυτή υποστηρίζει την επεκτάσιμη, οικονομικά αποδοτική μαζική παραγωγή.

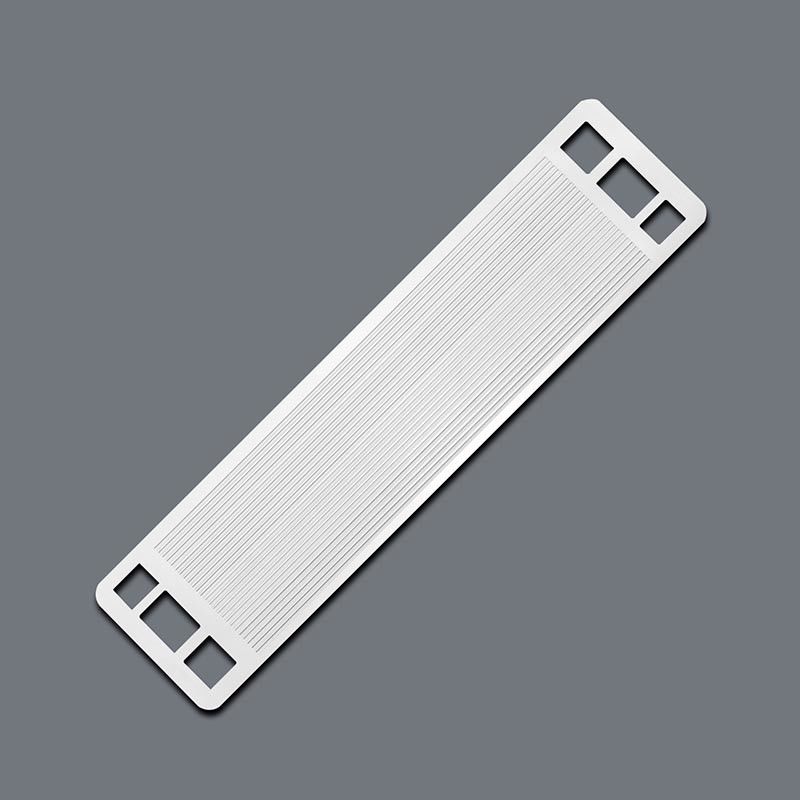

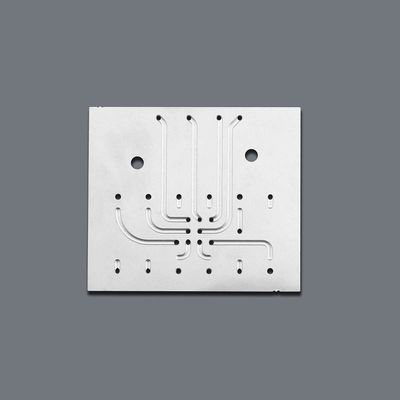

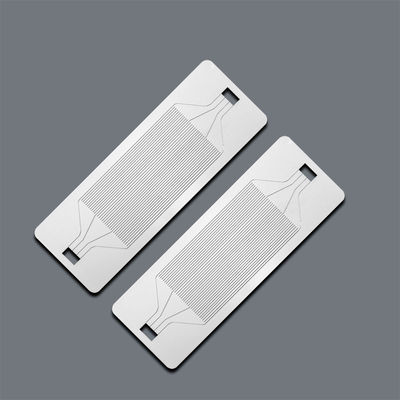

Το Xinhaisen μπορεί να φωτογραφίσει και να χαράξει διαφορετικά σχήματα PCHE / Bipolar Plate, παρακάτω είναι μερικές διπολικές πλάκες που κάναμε πριν για αναφορά:

Πώς να χαραχτεί το PCHE;

1.Παρακαλώ στείλτε μας το σχέδιο σας.
Δεχόμαστε τις ακόλουθες μορφές αρχείων:DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw και Adobe Illustrator

2.Χρόνος παραγωγής δειγμάτων: 3-10 ημέρες

3.Εξπρές: Με DHL, ΟμοσπονδιακήΕx, ΤΝΤ, Περίπου 3-7 ημέρες.
