Ακριβής χαραγμένο τυπωμένο κύκλωμα Ανταλλάκτης θερμότητας Υψηλότερη θερμική απόδοση

Πληροφορίες για την εκτίμηση των επιπτώσεων της θερμικής ενέργειας

Μετατροπείς θερμότητας τυπωμένων κυκλωμάτωνΣύνοψη

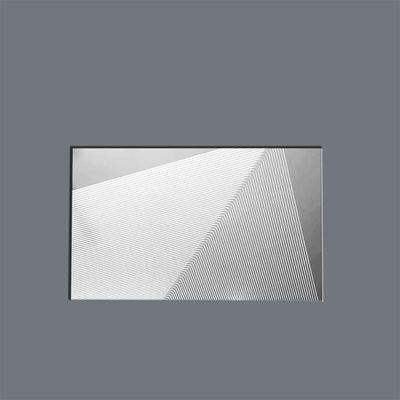

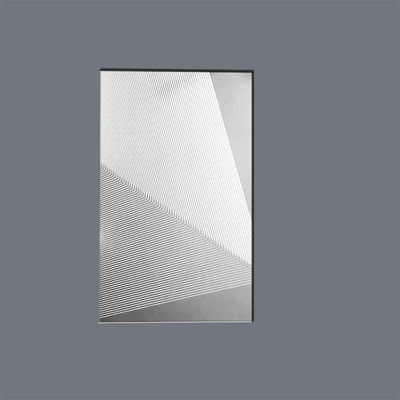

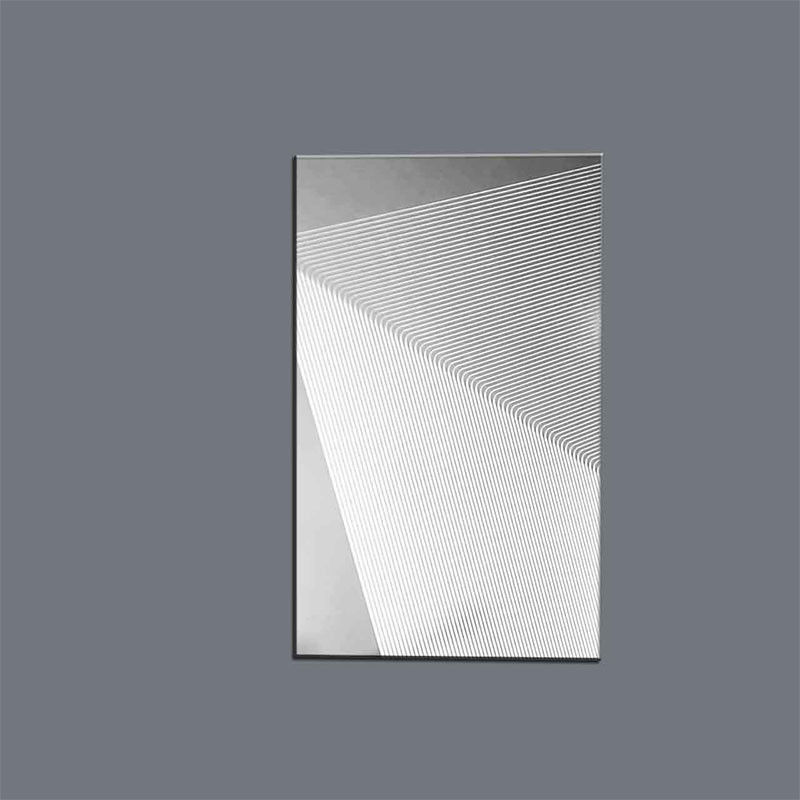

Τα χημικά χαραγμένα PCHE της Xinhsen αντιπροσωπεύουν την επόμενη γενιά συμπαγών ανταλλακτών θερμότητας, παρέχοντας απαράμιλλη θερμική απόδοση σε κρίσιμες εφαρμογές.Χρησιμοποιώντας την ιδιόκτητη τεχνολογία φωτοχημικής χαρακτικήςΔημιουργούμε πολύπλοκα μοτίβα μικροκαναλιών που επιτυγχάνουν ανώτερη απόδοση μεταφοράς θερμότητας, διατηρώντας παράλληλα εξαιρετική αντοχή στην πίεση.

Κύρια πλεονεκτήματα
✔Υπερ-υψηλή απόδοση- Πυκνότητα επιφάνειας έως 2500 m2/m3
✔Ικανότητα υπερβολικής πίεσης- Μέχρι 600 bar λειτουργική πίεση
✔Συμπίεση και ελαφρύτητα- 85% μικρότερα από τα συμβατικά ανταλλακτικά
✔Ανθεκτικό στη διάβρωση- Ευρεία συμβατότητα υλικών
✔Προσαρμοσμένα σχέδια ροής- Βελτιστοποιημένα πρότυπα καναλιών για κάθε εφαρμογή

Μετατροπείς θερμότητας τυπωμένων κυκλωμάτωνΠροδιαγραφές

Χαρακτηριστικά σχεδιασμού
•Τύποι καναλιών: ευθεία, ζιγκ-ζαγκ, σινουσοειδής ή προσαρμοσμένη με CFD
•Συγκέντρωση στρωμάτων: Κατασκευή με σύνδεση διάχυσης ή συγκόλληση με συγκόλληση
•Διαμορφώσεις λιμένων: Σχεδιασμοί διασταυρούμενης ροής, αντί ροής, πολλαπλών διαδρόμων
•Ειδικά χαρακτηριστικά: Ενσωματωμένοι αισθητήρες, υβριδικά μεγέθη καναλιών

Δεδομένα απόδοσης
Δείκτες μεταφοράς θερμότητας: 3000-8000 W/m2K
∆ τιμές NTU έως και 50
Η θερμοκρασία προσέγγισης είναι εντός των 3°C
∙ πτώση πίεσης 0, 1 bar

Εφαρμογές
▸ Υπερκριτικοί κύκλοι ισχύος CO2
▸ Επεξεργασία υγροποιημένου φυσικού αερίου και κρυογενούς φυσικού αερίου
▸ Συστήματα πυρηνικών αντιδραστήρων
▸ Διαχείριση θερμικής ενέργειας στον χώρο της αεροδιαστήματος
▸ Συστήματα κυψελών καυσίμου υδρογόνου
▸ Ανακύκλωση θερμότητας βιομηχανικών αποβλήτων

Διασφάλιση ποιότητας

• 100% διαστασιακή επιθεώρηση (οπτική μέτρηση)

• Πιστοποιητικά υλικών (MTC, EN10204 3.1)

• Δοκιμασία πίεσης σε 1,5x πίεση σχεδιασμού

• Συμμόρφωση με την ASME BPVC τμήμα VIII τμήμα 1

• Παραγωγή με πιστοποίηση ISO 9001 & AS9100

Επιλογές προσαρμογής
✓ Δοκιμασία καναλιών βελτιστοποιημένη για CFD
✓ Ειδικές επικάλυψεις (Ni, Cr, κεραμική)
✓ Πύλες οργάνωσης
✓ Συγκινητικές μονάδες
✓ Πλήρης ολοκλήρωση του συστήματος

Γιατί να επιλέξετε το Xinhsen PCHE;
Η διαδικασία χημικής χαρακτικής μας επιτρέπει:
•Αληθινά χαρακτηριστικά μικρής κλίμακαςχωρίς μηχανική πίεση
•Τέλεια ομοιότητα καναλιούγια ισορροπημένη ροή
•Σύνθετες γεωμετρίεςαδύνατον με μηχανική επεξεργασία
•Ταχεία κατασκευή πρωτοτύπων- 2-3 εβδομάδες για δείγματα δοκιμής

Κατανάλωση
• Πρωτότυπα: 2-3 εβδομάδες
• Μαζική παραγωγή: 50.000+ πλάκες/μήνα
• Πλήρεις μονάδες: 4-8 εβδομάδες
