Φωτοχημική Διαδικασία Χάραξης Reel to Reel με τη Μέγιστη Ακρίβεια

Περιγραφή της Χάραξης Reel to Reel:

Τι είναι η Χάραξη Reel to Reel;

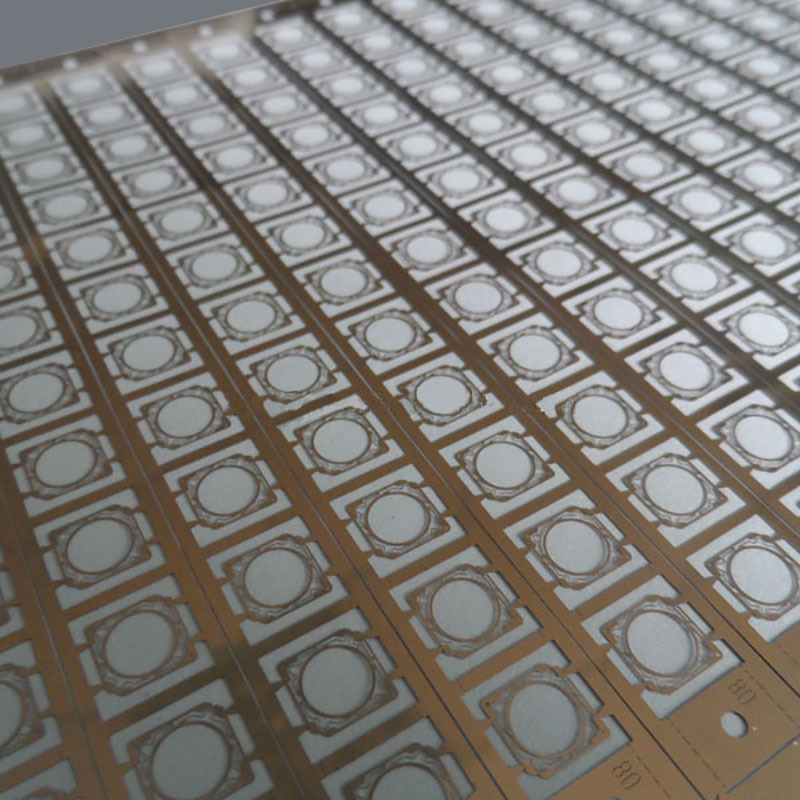

Η χάραξη reel-to-reelγνωστή και ως συνεχής χάραξη Roll-to-roll, είναι μια συνεχής διαδικασία χημικής χάραξης όπου το μέταλλο από ένα πηνίο τροφοδοτείται μέσω ολόκληρης της γραμμής χάραξης και επανατυλίγεται σε ένα άλλο πηνίο. Χρησιμοποιείται κυρίως για την παραγωγή μεγάλων όγκων ακριβών, λεπτών και λεπτομερών εξαρτημάτων, όπως συνδετήρες, πλαίσια μολύβδου και λεπτά πλέγματα.

Υλικά της Χάραξης Reel to Reel:

• Ανοξείδωτο ατσάλι – Γνωστό για την ανώτερη αντοχή και αντοχή στη διάβρωση, το ανοξείδωτο ατσάλι είναι το υλικό επιλογής σε απαιτητικά περιβάλλοντα όπως ιατρικός εξοπλισμός και βιομηχανικές συσκευές ανίχνευσης, όπου απαιτείται μακροχρόνια ανθεκτικότητα.
• Χαλκός – Με εξαιρετική ηλεκτρική αγωγιμότητα, ο χαλκός είναι μια από τις πιο κοινές επιλογές για εύκαμπτα κυκλώματα και διασυνδέσεις. Συνδυάζει την οικονομική αποδοτικότητα με την αξιόπιστη πρόσφυση, καθιστώντας το ιδανικό για μεγάλης κλίμακας κατασκευή.
• Αλουμίνιο – Εκτιμάται για το μικρό του βάρος και τη φυσική του αντοχή στη διάβρωση, το αλουμίνιο εφαρμόζεται συχνά στην αεροδιαστημική και τα φορητά ηλεκτρονικά όπου η ελαχιστοποίηση του βάρους είναι απαραίτητη.

Πώς λειτουργεί η συνεχής χάραξη Roll-to-Roll;

Η συνεχής χάραξη reel to reel είναι μια διαδικασία υψηλής απόδοσης σχεδιασμένη για μαζική παραγωγή εξαρτημάτων μετάλλων ακριβείας. Αντί να εργάζεται με μεμονωμένα φύλλα, η διαδικασία χρησιμοποιεί ένα μακρύ πηνίο μετάλλου που κινείται συνεχώς μέσω κάθε σταδίου παραγωγής.

1. Ξετύλιγμα του πηνίου – Μια μεταλλική ταινία τροφοδοτείται από ένα μεγάλο ρολό στη γραμμή παραγωγής.
2. Καθαρισμός & Προετοιμασία– Η ταινία καθαρίζεται σχολαστικά για την απομάκρυνση ελαίων, οξειδίων ή ρύπων που θα μπορούσαν να επηρεάσουν την ποιότητα της χάραξης.
3. Επίστρωση φωτοανθεκτικού – Ένα φωτοευαίσθητο αντιστάθμισμα εφαρμόζεται ομοιόμορφα στην επιφάνεια της ταινίας.
4. Απεικόνιση – Το κύκλωμα ή το μοτίβο μεταφέρεται στην επικαλυμμένη ταινία χρησιμοποιώντας έκθεση UV μέσω μιας φωτομάσκας.
5. Χάραξη– Η ταινία περνά μέσα από λουτρά χημικής χάραξης, όπου οι εκτεθειμένες περιοχές μετάλλου διαλύονται με ακρίβεια για να σχηματίσουν το απαιτούμενο σχέδιο.
6. Αφαίρεση– Το υπόλοιπο φωτοανθεκτικό αφαιρείται, αφήνοντας καθαρά, τελειωμένα μοτίβα.
7. Επανατύλιξη – Η επεξεργασμένη ταινία συλλέγεται ξανά σε ένα ρολό για εύκολο χειρισμό, επιθεώρηση ή περαιτέρω συναρμολόγηση.

Αυτή η συνεχής μέθοδος εξασφαλίζει υψηλή απόδοση, σταθερή ποιότητα και αποδοτικότητα κόστους, καθιστώντας την ιδιαίτερα κατάλληλη για ηλεκτρονικά, εξαρτήματα αυτοκινήτων, πλέγματα φιλτραρίσματος και ιατρικές συσκευές.

Πλεονεκτήματα της Χάραξης Reel to Reel

• Μεγάλος όγκος: Η συνεχής φύση επιτρέπει την ταχεία, μεγάλης κλίμακας παραγωγή.

• Οικονομικά αποδοτικό: Μειώνει το κόστος κατασκευής, καθιστώντας το ιδανικό για μαζική παραγωγή.

• Ακριβές: Προηγμένες τεχνικές όπως η ξηρή χάραξη εξασφαλίζουν μοτίβα υψηλής ανάλυσης.

• Προσαρμόσιμο: Η διαδικασία λειτουργεί με ένα ευρύ φάσμα υλικών και εφαρμογών.

Εφαρμογές της Χάραξης Reel to Reel

• Εύκαμπτα ηλεκτρονικά: Η χάραξη R2R δημιουργεί λεπτά μοτίβα σε εύκαμπτα υποστρώματα, κάτι που είναι απαραίτητο για την κατασκευή ελαφρών, εύκαμπτων κυκλωμάτων, αισθητήρων και οθονών.




• Βιοϊατρικές συσκευές: Η χάραξη R2R εφαρμόζεται για την παραγωγή εύκαμπτων βιοηλεκτρονικών συσκευών, συμπεριλαμβανομένων φορετών αισθητήρων και εμφυτεύσιμων ιατρικών συσκευών, με ακριβή σχεδίαση βιοσυμβατών υλικών.

• Φωτοβολταϊκά: Χρησιμοποιείται για τη σχεδίαση λεπτόκοκκων ηλιακών κυττάρων, βελτιώνοντας την απόδοσή τους με τη βελτιστοποίηση της απορρόφησης φωτός και της ηλεκτρικής απόδοσης.




• MEMS: Η διαδικασία επιτρέπει την παραγωγή μεγάλου όγκου μικροηλεκτρομηχανικών συστημάτων (MEMS) όπως επιταχυνσιόμετρα και αισθητήρες πίεσης, εξασφαλίζοντας σταθερή ποιότητα.

• Ετικέτες RFID: Είναι ζωτικής σημασίας για τη δημιουργία των μοτίβων κεραίας σε ετικέτες RFID που χρησιμοποιούνται για συστήματα απογραφής και πληρωμών.

Πώς να προσαρμόσετε τα μεταλλικά σας μέρη με χάραξη reel to reel από εμάς;

1. Παρακαλούμε στείλτε μας το σχέδιό σας.
Δεχόμαστε τις ακόλουθες μορφές αρχείων: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw και Adobe Illustrator.

2. Δείγματα χρόνου παράδοσης: 3-10 ημέρες

3. Express: Με DHL, FedEx, TNT, περίπου 3-7 ημέρες.
