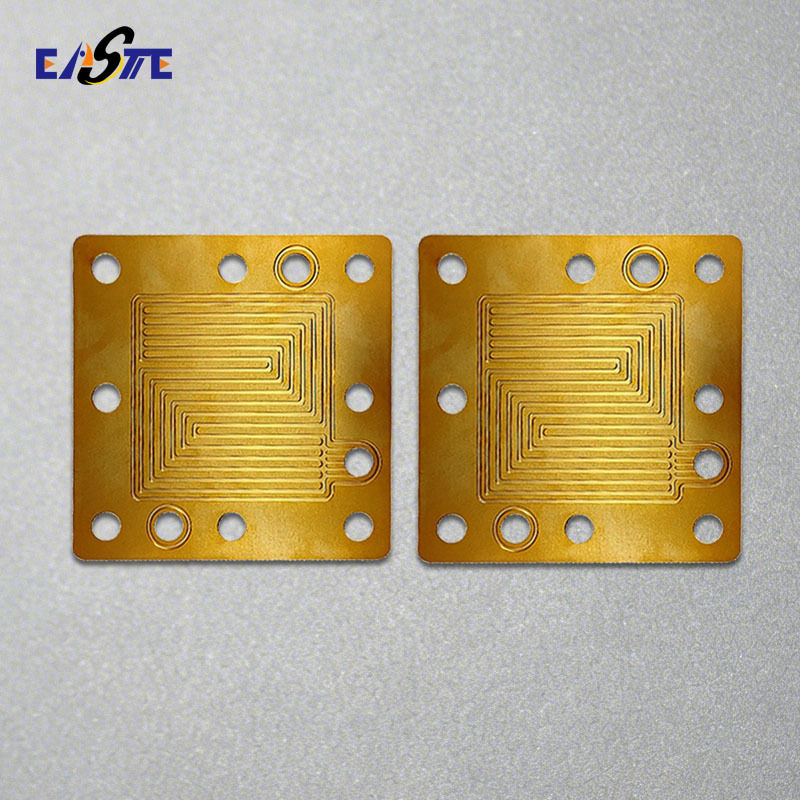

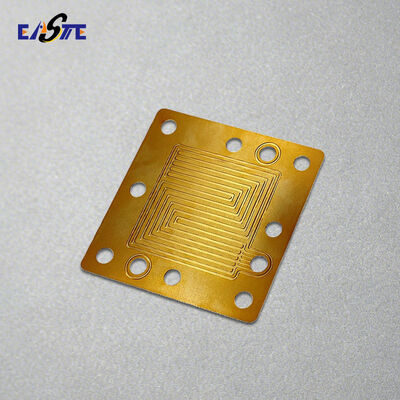

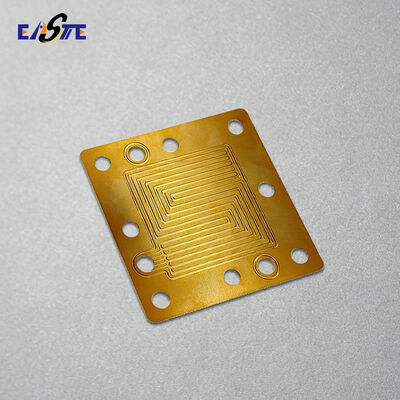

Γερμανία Copper Etching Micro Channel Fuel Cell Bipolar Plates Κατασκευαστής

Τι Είναι οι Διπολικές Πλάκες;

Οι διπολικές πλάκες αποτελούν ένα από τα βασικά συστατικά στα συστήματα κυψελών καυσίμου υδρογόνου.και αποτελεσματική διαχείριση της θερμότητας και του νερού εντός της στοίβας κυψελών καυσίμου.

Ως βασικό δομικό και λειτουργικό στοιχείο, οι διπολικές πλάκες επηρεάζουν άμεσα τη συνολική απόδοση, τη διάρκεια ζωής και τη λειτουργική σταθερότητα της κυψέλης καυσίμου.Χρησιμοποιούνται ευρέως σε εφαρμογές όπως οι κυψέλες καυσίμου αυτοκινήτων, στατικά συστήματα ενέργειας, αεροδιαστημικές τεχνολογίες και φορητές ενεργειακές συσκευές.

Οι διπολικές πλάκες υψηλών επιδόσεων απαιτούν ακριβή σχεδιασμό, κατάλληλα υλικά και προηγμένες διαδικασίες κατασκευής.καθιστώντας τους ζωτικό παράγοντα για τη συνεχιζόμενη ανάπτυξη και εμπορευματοποίηση των τεχνολογιών ενέργειας υδρογόνου.

Τα πλεονεκτήματα των χαραγμένων μεταλλικών διπολικών πλακών

• Υψηλή αγωγιμότηταγια αποτελεσματική ισχύ εξόδου και απώλεια θερμότητας

• Υπερ- λεπτή σχεδίασηεπιτρέπει συμπαγή στοίβες και υψηλότερη πυκνότητα ισχύος

• Δυνατός και ανθεκτικός, ανθεκτικό σε δονήσεις, πίεση και θερμικό κύκλο

• Διάδρομοι ροής κατασκευασμένοι με ακρίβειαγια τη βέλτιστη διαχείριση αερίου και νερού

• Μεταβαλλόμενη για μαζική παραγωγή, ιδανικό για συστήματα αυτοκινήτων και ενέργειας

Εφαρμογή χαραγμένων μεταλλικών διπολικών πλακών

1. Μαζική παραγωγή PEMFC
2. Ηλεκτρολύτης PEM/AEM
3. Ηλεκτρονικές κυψέλες
4. Ελαφρύ σχεδιασμό
5. Έρευνα και ανάπτυξη και πειραματισμός

Τι Υλικό Παράγουμε για τις Δυπολικές Πλάκες;

Ατσάλι (316 / 316L)

Τιτάνιο και κράμα τιτανίου (Gr1,Gr2,Gr5)

Νικέλιο (Ni200 / Ni201) και κράματα νικέλου (Inconel,Hastelloy)

Χαλκός και κράματα χαλκού

Αλουμίνιο και κράματα αλουμινίου (1060,3003,5052)

Η Φωτοχημική Λειτουργία για τις Διπολικές Πλάκες

1Επιλογή υλικού και προετοιμασία επιφάνειας

Τα λεπτά φύλλα μετάλλου, όπως το ανοξείδωτο χάλυβα 316L, το τιτάνιο, το νικέλιο ή τα κράματα με βάση το νικέλιο, επιλέγονται με βάση την αντοχή στη διάβρωση, την αγωγιμότητα και τις απαιτήσεις εφαρμογής.Το υλικό αφαιρείται πλήρως από το λίπος και καθαρίζεται χημικά για να εξασφαλιστεί η βέλτιστη πρόσφυση φωτοανθεκτικού και ομοιόμορφη χαρακτική.

2Φωτοανθεκτική επίστρωση

Ο φωτοανθεκτικός αντιφωτισμός ευαίσθητος στο φως εφαρμόζεται ομοιόμορφα σε μία ή και στις δύο πλευρές του μεταλλικού φύλλου χρησιμοποιώντας στρώση ή επικάλυψη περιστροφής.Το επικαλυμμένο φύλλο στεγνώνεται στη συνέχεια υπό ελεγχόμενες συνθήκες για να επιτευχθεί σταθερό πάχος αντίστασης.

3. Έκθεση σε υπεριώδη ακτινοβολία και μεταφορά προτύπων

Μια φωτομάσκα υψηλής ανάλυσης που περιέχει τη σχεδιασμένη γεωμετρία πεδίου ροής ευθυγραμμίζεται με ακρίβεια με το μεταλλικό φύλλο.καθορισμός των περιοχών που πρέπει να χαραχθούν.

4. Ανάπτυξη

Μετά την έκθεση, το φύλλο υποβάλλεται σε μια διαδικασία ανάπτυξης που αφαιρεί τον εκτεθειμένο (ή μη εκτεθειμένο, ανάλογα με τον τύπο αντίστασης),αφήνοντας ένα ακριβές πρότυπο αντίστασης που προστατεύει τις μη χαραγμένες περιοχές.

5Χημική χαρακτική

Το μοτίβο μεταλλικού περνά μέσα από ένα ελεγχόμενο σύστημα χημικής χαρακτικής, όπου οι εκτεθειμένες περιοχές διαλύονται επιλεκτικά χρησιμοποιώντας ένα κατάλληλο χαρακτικό.συγκέντρωση, η πίεση ψεκασμού και ο χρόνος ελέγχονται αυστηρά για να επιτευχθεί ακριβές βάθος καναλιού, πλάτος και προφίλ.

6. Αντισταθείτε στο ξεγύρισμα και το καθαρισμό

Μόλις επιτευχθεί το επιθυμητό βάθος χαρακτικής, αφαιρείται ο εναπομείναντος φωτοανθεκτικός και η διπολική πλάκα καθαρίζεται πλήρως για να αφαιρεθούν τα χημικά υπολείμματα.διασφάλιση ομαλής και απαλλαγμένης από μόλυνση επιφάνειας.

7. Δευτερεύουσες διαδικασίες (προαιρετικά)

Ανάλογα με τις απαιτήσεις σχεδιασμού, μπορούν να εφαρμοστούν πρόσθετες διαδικασίες, μεταξύ των οποίων:

• Δύο πλευρικές χαρακτικές για πολύπλοκα πεδία ροής

• Άλλες συσκευές για την επεξεργασία ή την επεξεργασία υδραυλικών υλών

• Επεξεργασίες επιφάνειας, όπως χρυσωπική επίστρωση, επικάλυψη από άνθρακα ή αγωγικές αντιδυναμικές επικάλυψεις

8. Επιθεώρηση και έλεγχος ποιότητας

Η τελική επιθεώρηση περιλαμβάνει τη μέτρηση των διαστάσεων, τον έλεγχο της συνέπειας του διαδρόμου ροής, τη δοκιμή της επίπεδυνότητας,και αξιολόγηση της ποιότητας της επιφάνειας για τη διασφάλιση της συμμόρφωσης με τις προδιαγραφές των πελατών και τις απαιτήσεις απόδοσης των κυψελών καυσίμου.

Αυτή η ακριβής, μη μηχανική διαδικασία επιτρέπειυψηλής ανάλυσης μικρο-καναλιών ροής, εξαιρετική επαναληψιμότητα και κατασκευή χωρίς άγχος, καθιστώντας την φωτοχημική χαρακτική ιδανική για προηγμένες μεταλλικές διπολικές πλάκες σε κυψέλες καυσίμου και ηλεκτρολύτες.

Γιατί να επιλέξετε εμάς;

• Η ακριβής φωτογραφική χημική χαρακτικήγια σύνθετα διπολικά πεδία ροής πλάκας χωρίς τρύπα

• Πολλαπλές επιλογές μετάλλωνΣυμπεριλαμβανομένου του ανοξείδωτου χάλυβα, του τιτανίου, του νικελίου και των ειδικών κραμάτων

• Υπερτελής και υψηλής ακρίβειας κατασκευήγια συμπαγείς στοίβες και υψηλής πυκνότητας ισχύος

• Ταχεία δημιουργία πρωτοτύπων για μαζική παραγωγήμε ευέλικτες, πλήρως προσαρμοσμένες λύσεις

• Απαραίτητος έλεγχος ποιότηταςδιασφάλιση σταθερής απόδοσης και μακράς διάρκειας ζωής

Γενικά ερωτήματα:

1.Ποιο είναι το κόστος της προσαρμογής διπολικής πλάκας;

 -- Η τιμή θα εξαρτηθεί από το υλικό, το πάχος, το μέγεθος και άλλες απαιτήσεις, παρακαλούμε να αισθάνεστε ελεύθεροι να μας στείλετε τις λεπτομέρειες σας απαιτήσεις, θαΕπικεφαλήςΘα σου προσφέρω την τιμή το συντομότερο.

2Πώς θα προσαρμόσουμε τη διπολική πλάκα;

 -- Παρακαλούμε στείλτε μας το σχέδιο σας σε DXF, DWG, STP, PDF και άλλες μορφές, εμείςΕπικεφαλήςΘα κάνω την αξιολόγηση και θα σου προσφέρω την τιμή.

3Πώς μπορούμε να εγγυηθούμε την ποιότητα;

 - Δεν ξέρω.Εμείς...Δείγμα προπαραγωγής πριν από τη μαζική παραγωγή, καιΛουάι100%Τελική επιθεώρηση πριν από τη μεταφορά.

4.Γιατί να αγοράσετε από εμάς και όχι από άλλους προμηθευτές;

 - Δεν ξέρω.Η Xinhaisen έχει ιδρυθεί για να εξειδικεύεται στην παραγωγή υψηλής ποιότητας, πεπερασμένων και μικροεξέλιξης προϊόντων χημικής φωτοεκτόξευσης μετάλλων.Το επτάνταάριθμο επαγγελματικό προσωπικό μας ειδικεύεται στην έρευνα και την ανάπτυξη.Υπηρεσία παραγωγής και εμπορίας.

5.Τι υπηρεσίες μπορούμε να προσφέρουμε;

 - Δεν ξέρω.Αποδεκτοί όροι παράδοσης: FOB, CFR, CIF, EXW·

Δικαιούμενο νόμισμα πληρωμής: USD, EUR, JPY, CAD, AUD, HKD, CNY·

Δικαιούμενος τύπος πληρωμής: T/T, Paypal, Western Union, μετρητά.

Θέλεις να προσαρμόσεις τη διπολική πλάκα;

Κάντε κλικ στο "επικοινωνήστε μαζί μας" παρακάτω για να μας στείλετε το σχέδιο της διπολικής πλάκας, υποστηρίζουμε DXF, DWG, STEP κλπ. Μορφή.

Ή στείλτε ένα email απευθείας στο bella.xiang@xinhsen.com / WhatsApp: +86 18025476918
